Apri un PDF. Esci con il Form 3.

Balloonify legge il testo degli esportati CAD vettoriali — CATIA, NX, AutoCAD — riconosce le quote, numera i pallini sul foglio e scrive l’elenco caratteristiche in Excel con AS9102 Form 3 Rev C e PPAP Dimensional Results. Il disegno non lascia mai questo computer.

Richiedi la build Guarda cosa legge

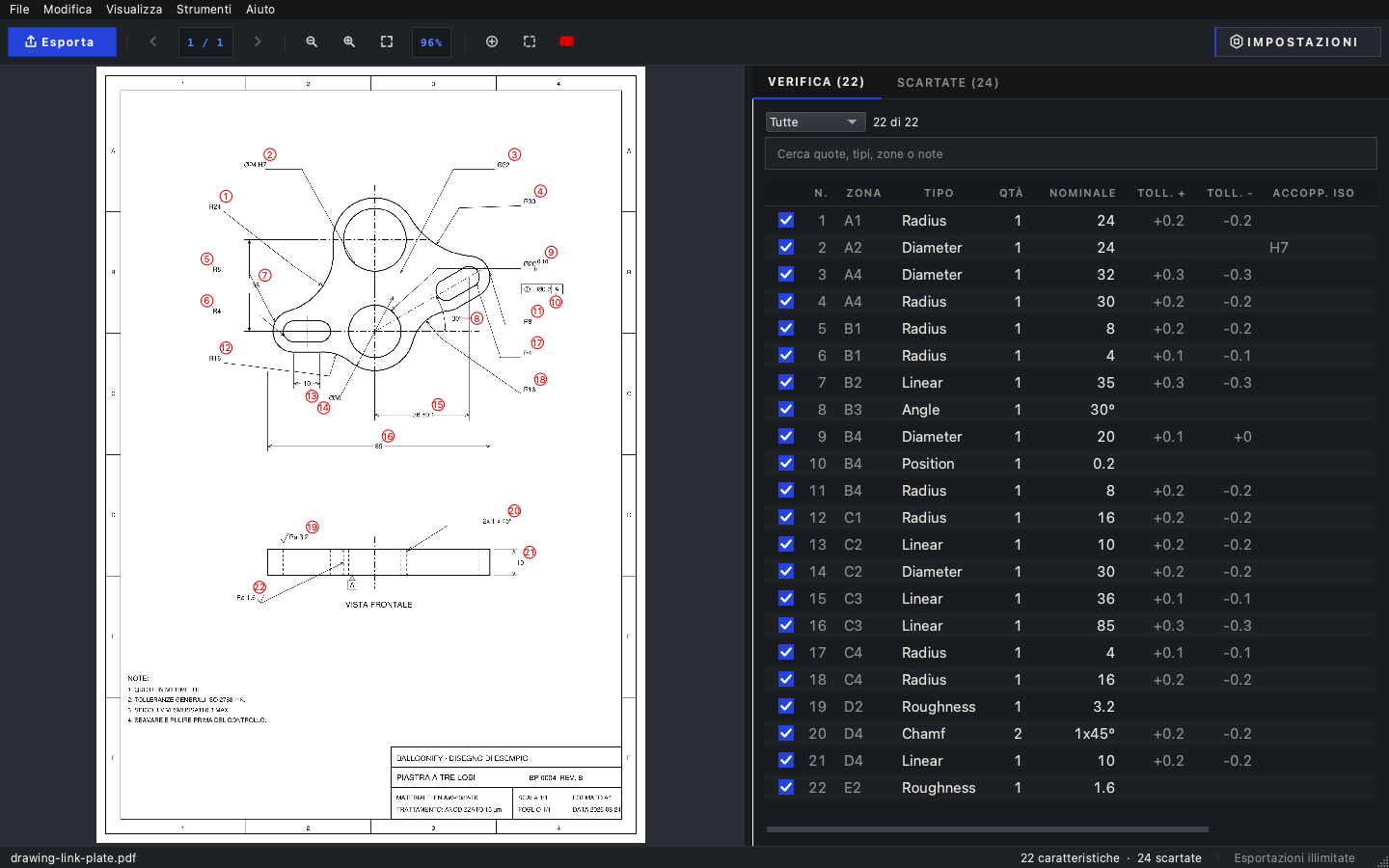

Finestra principale di Balloonify: a sinistra un disegno meccanico con pallini rossi numerati accanto a ogni quota, a destra una tabella di verifica di 22 righe con tipo, quantità, nominale, tolleranze e accoppiamento. — La piastra di esempio: 22 caratteristiche trovate; ogni altra riga con cifre sul foglio è scartata con una motivazione dichiarata.

01Apri qualsiasi esportato PDF vettoriale

I frammenti vengono ricomposti prima della classificazione: scostamenti impilati, ⌀ e ° disegnati come grafica invece che come testo, riquadri GD&T costruiti con linee. Vale un invariante di cattura: tutto ciò che porta cifre viene ballonato, escluso con una motivazione oppure elencato tra gli scarti con una. Niente sparisce in silenzio.

Dettaglio del disegno ballonato: cerchi rossi numerati accanto a ogni quota, senza mai coprire la geometria o gli altri pallini. — Ogni pallino prende il punto libero più vicino — posizionamento consapevole dell’ingombro, calcolato una volta sola per schermo e stampa.

02Limiti giudicati, non indovinati

Ogni riga esportata dichiara in una colonna Basis da dove vengono i suoi limiti. Una nota di classe ISO 2768 sul foglio governa le quote senza tolleranza; le classi di accoppiamento (H7, f6, j6…) leggono le bande ISO 286 fino a 120 mm. Fuori dalle tabelle, la riga lo dichiara invece di tirare a indovinare.

Calcolati — scostamenti, Ra massimo, qualificatori min/max, accoppiamenti coperti, classi di tolleranza generale.
Rifiutati onestamente — classi di filettatura, angoli senza il lato corto, accoppiamenti fuori copertura: marcati manuali, con il motivo.

03Correggi a mano ciò che il motore ha mancato

Trascina un rettangolo su una quota qualsiasi: viene letta, classificata e ballonata — annullabile, e sopravvive a una nuova estrazione. I ritagli senza testo passano all’OCR assistito se Tesseract è installato. Le zone di esclusione zittiscono per sempre tabelle di revisione e cartigli.

04Esporta la cartella che il collaudatore compila

Sei fogli: Ballooning, Summary con formule vive, Coverage di rendicontazione, Inspection Results — scrivi le misure ed Excel risponde PASS/FAIL — Form 3 Rev C, PPAP Dimensional Results. Riapri il PDF più avanti e la tua verifica è ancora lì.

La pagina PDF BALLOON esportata: lo stesso disegno con i pallini numerati accanto a ogni quota caratteristica. — <nome>_BALLOON.pdf esce accanto a <nome>.xlsx — quello che verifichi a schermo è esattamente quello che stampi.

Cosa legge dal foglio

La classificazione è geometrica, non a parole chiave: i simboli sono riconosciuti dai loro tratti, quantità e qualificatori dalla grammatica.

Lineari · Diametri · Raggi · Smussi: Nominale più scostamenti con segno, simmetrici o impilati, con conversione mm ↔ pollici in esportazione.; ⌀83.8 H6 +0.022/0
Filettature M / MJ: Passo e classe di tolleranza catturati; il giudizio resta al collaudatore, per scelta.; 4× M8×1.25 − 6H
Riquadri GD&T: Valore, modificatore di zona ⌀, riferimenti — e il simbolo stesso, classificato dai suoi tratti vettoriali su quattordici caratteristiche.; ⏥ 0.05 A B C
Rugosità: Valori Ra dal testo e il segno di finitura √ disegnato come grafica.; Ra 1.6
Note di tolleranza generale: Una classe ISO 2768 governa ogni quota senza tolleranza attraverso le tabelle della norma.; ISO 2768-mK
Marcatore di caratteristica critica: Il simbolo ⎊ accompagna la sua riga fino alla colonna Characteristic Designator del Form 3.; ⎊

19disegni verificati caratteristica per caratteristica

451caratteristiche trovate rispetto all’elenco umano di riferimento

61%di queste ora giudicate in automatico, con la base dichiarata per riga

0disegni caricati da qualche parte — l’estrazione è sulla CPU locale

Una licenza, nessun abbonamento

€699prima postazione, un dispositivo, una tantum

Come averla: Scrivici e te la mandiamo. È il programma intero: nessun account, nessuna scadenza, niente a cui accedere.
Ogni postazione aggiuntiva: €350 ciascuna — metà prezzo, senza limite di numero.

Incluso: Aggiornamenti per 24 mesi. Rimborso entro 30 giorni se lo disinstalli.
Dopo 24 mesi: Non succede niente. La versione che hai installato continua a funzionare, offline, per sempre. Nessun abbonamento obbligatorio, nessuna scadenza, nessun blocco.
Update Pass (facoltativo): €199 primo dispositivo, €99 per postazione aggiuntiva — altri 24 mesi di aggiornamenti e supporto. Si compra solo se vuoi le versioni nuove.

Mettila sul banco accanto ad Acrobat e a un foglio di calcolo. Confronta un disegno.
