Zeichnung öffnen. Mit Form 3 herausgehen.

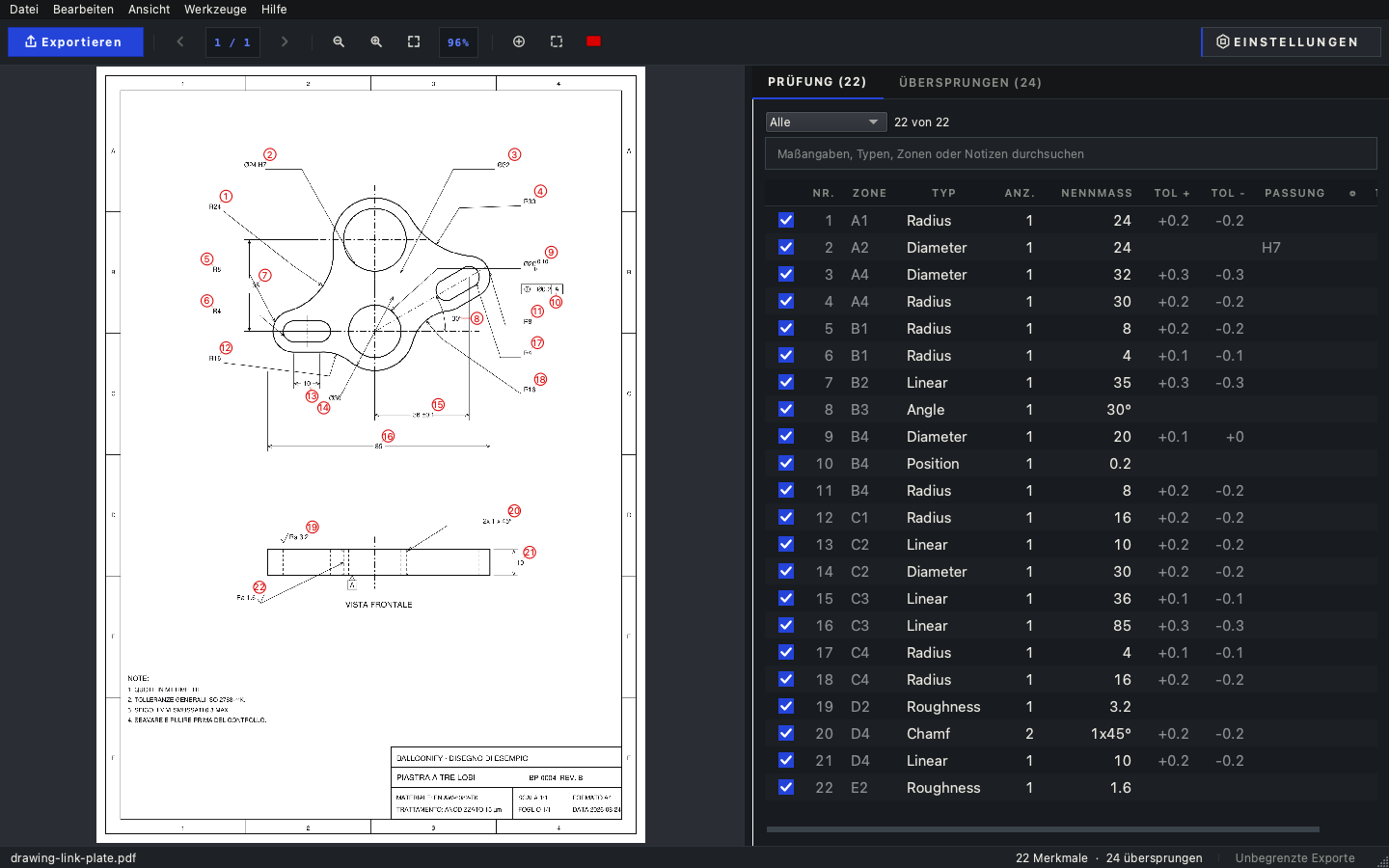

Balloonify liest die Textebene vektorieller CAD-Exporte — CATIA, NX, AutoCAD —, erkennt Maßangaben, nummeriert die Ballons auf dem Blatt und schreibt die Merkmalliste in Excel mit AS9102 Form 3 Rev C und PPAP Dimensional Results. Die Zeichnung verlässt diesen Rechner nie.
01Jeden vektoriellen PDF-Export öffnen
Fragmente werden vor der Klassifizierung wieder zusammengesetzt: gestapelte Grenzabmaße, ⌀ und ° als Grafik statt als Text, GD&T-Rahmen aus Linienzellen. Es gilt eine Erfassungsinvariante — alles mit Ziffern wird balloniert, mit Grund ausgeschlossen oder mit Grund als übersprungen aufgeführt. Nichts verschwindet stillschweigend.
02Grenzwerte beurteilen, nicht raten
Jede exportierte Zeile nennt in einer Basis-Spalte, woher ihre Grenzwerte stammen. Eine ISO-2768-Klassenangabe auf dem Blatt regelt Maße ohne eigene Toleranz; hinterlegte Passungen (H7, f6, j6…) schlagen ISO-286-Bänder bis 120 mm nach. Außerhalb der Tabellen sagt die Zeile das, statt zu raten.
- Berechnet — Abmaße, Ra-Maximum, min/max-Zusätze, hinterlegte Passungen, Allgemeintoleranzklassen.
- Ehrlich verweigert — Gewindeklassen, Winkel ohne kürzere Schenkellänge, Passungen außerhalb der Abdeckung: als manuell markiert, mit Grund.
03Von Hand nachtragen, was die Engine übersehen hat
Ziehen Sie ein Rechteck über eine beliebige Maßangabe: sie wird gelesen, klassifiziert und balloniert — widerrufbar, und sie übersteht ein erneutes Auslesen. Textlose Ausschnitte gehen an die unterstützte OCR-Erkennung, sofern Tesseract installiert ist. Ausschlussbereiche legen Änderungstabellen und Schriftfelder dauerhaft still.
04Die Arbeitsmappe exportieren, die der Prüfer ausfüllt
Sechs Blätter: Ballooning, Summary mit lebenden Formeln, Coverage zur Rechenschaft, Inspection Results — Messwerte eintragen, Excel liefert PASS/FAIL —, Form 3 Rev C, PPAP Dimensional Results. Öffnen Sie das PDF später erneut, ist Ihre Prüfung noch da.
Was es vom Blatt liest
Die Klassifizierung ist geometrisch, nicht schlagwortbasiert: Symbole werden an ihren Strichen erkannt, Mengen und Zusätze an der Grammatik.
- Längenmaße · Durchmesser · Radien · Fasen
- Nennmaß samt vorzeichenbehafteten Abmaßen, symmetrisch oder gestapelt, mit Umrechnung mm ↔ Zoll beim Export.
- ⌀83.8 H6 +0.022/0
- Gewinde M / MJ
- Steigung und Toleranzklasse werden erfasst; die Beurteilung bleibt bewusst beim Prüfer.
- 4× M8×1.25 − 6H
- GD&T-Rahmen
- Wert, ⌀-Zonenmodifikator, Bezüge — und das Symbol selbst, klassifiziert aus seinen Vektorstrichen über vierzehn Merkmale.
- ⏥ 0.05 A B C
- Rauheit
- Ra-Werte aus dem Text und das als Grafik gezeichnete √-Oberflächenzeichen.
- Ra 1.6
- Allgemeintoleranz-Angaben
- Eine ISO-2768-Klasse regelt jedes Maß ohne eigene Toleranz über die Bandtabellen der Norm.
- ISO 2768-mK
- Kennzeichnung kritischer Merkmale
- Das ⎊-Zeichen wandert mit seiner Zeile in die Spalte Characteristic Designator des Form 3.
- ⎊
Eine Lizenz, kein Abonnement
€699erster Platz, ein Gerät, einmalig
- So bekommen Sie es
- Schreiben Sie uns, wir senden Ihnen den Build. Es ist das vollständige Programm: kein Konto, keine Frist, nichts zum Anmelden.
- Jeder weitere Platz
- €350 je Platz — zum halben Preis, ohne Stückzahlgrenze.
- Enthalten
- Updates für 24 Monate. 30 Tage Rückgaberecht, wenn Sie es entfernen.
- Nach 24 Monaten
- Es passiert nichts. Die installierte Version läuft weiter, offline, dauerhaft. Kein Pflichtabo, kein Ablaufdatum, keine Abschaltung.
- Update Pass (optional)
- €199 für das erste Gerät, €99 je weiterem Platz — 24 weitere Monate Updates und Support. Nur nötig, wenn Sie neuere Versionen wollen.
Legen Sie es neben Acrobat und eine Tabelle auf die Werkbank. Vergleichen Sie eine Zeichnung.
